Диапазон температур: | -20℃~+150℃ | Диапазон влажности: | 20%Р.Х.~98%Р.Х |
---|---|---|---|
Нагрейте вверх время: | -70℃~+100℃ (не позднее минута 60) | Вытяните вниз монету в 10 центов: | +20℃~-80℃ (не позднее минута 80) |
Гарантия: | 1 Год | Применение: | испытывать, промышленный |
Высокий свет: | камера температуры и влажности,влажность и проконтролированная температурой камера |

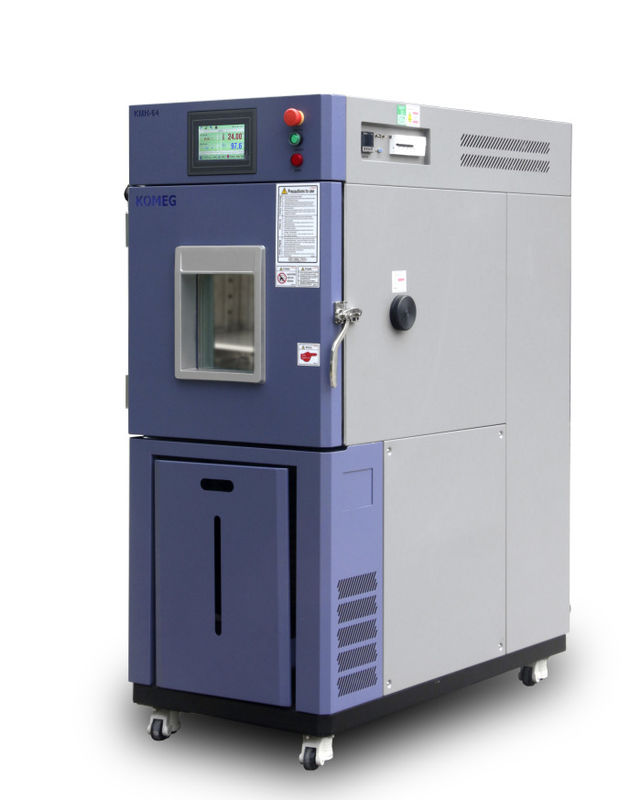

Толковейшее испытание высокой точности камеры влажности температуры лаборатории автозапчастей для электроники
Overview. Обзор продукта | |||||||||||||||||||||||||||||||||||||||||||||
Способен точно моделировать широкий спектр сложных природных сред и подходит для надежности испытание в промышленной продукции. Соответствуют стандартным требованиям GB5170.2.3.5.6-95 к оборудованию для испытаний на воздействие окружающей среды. и методы испытаний основных параметров электрических и электронных изделий в условиях влажности, низкая температура, высокая температура и постоянное тепло. | |||||||||||||||||||||||||||||||||||||||||||||
ⅱ.Application | |||||||||||||||||||||||||||||||||||||||||||||
Применимо для испытаний на адаптивность к окружающей среде и надежности в таких промышленных единицах, как электроника, электрические прибор, аккумулятор, пластмассы, продукты питания, бумажная продукция, транспортное средство, металл, химия, строительные материалы, исследования учреждение, инспекционно-карантинное бюро, университет и т. д. | |||||||||||||||||||||||||||||||||||||||||||||
ⅲ.Features | |||||||||||||||||||||||||||||||||||||||||||||
● GB-2423.1-89 (IEC68-2-1) Испытание A: Испытание при низкой температуре ● GB-2423.2-89 (IEC68-2-2) Испытание B: Испытание при высокой температуре ● GJB360.8-87 (MIL-STD.202F) Испытание на долговечность при высокой температуре ● GJBl50.3 (MIL-STD-810D) высокотемпературный тест ● GJBl50.4 (MIL-STD-810D) Испытание на низкую температуру ● GB2423.3-93 (IEC68-2-3) Испытание Ca: Испытание на постоянное нагревание ● GB2423.4-93 (IEC68-2—30) Тест Db: Альтернативное испытание на влажное тепло ● GJBl50.9-93 (MIL-STD-810D) Испытание на влажное тепло | |||||||||||||||||||||||||||||||||||||||||||||
1. Энергосбережение | Режим байпаса для регулировки охлаждающей способности для достижения постоянной температура и влажность эффективно | ||||||||||||||||||||||||||||||||||||||||||||
2 Легкая операция | ※ Использование фирменного ЖК сенсорного экрана KOMEG KM-3166 контроллер с настройкой параметров ПИД-регулятора ※ Гибкий подход к сбору и записи данных | ||||||||||||||||||||||||||||||||||||||||||||
3. Высокая надежность | ※ Ключевые части импортируются, обеспечивая срок службы и высокую надежность Fficient Эффективный маслоотделитель для обеспечения срока службы компрессора | ||||||||||||||||||||||||||||||||||||||||||||
Ⅳ. Основные технические параметры | |||||||||||||||||||||||||||||||||||||||||||||
1. Палата | |||||||||||||||||||||||||||||||||||||||||||||
1.1 Объем рабочего пространства | необязательный | ||||||||||||||||||||||||||||||||||||||||||||
1.2 Внешний размер | необязательный | ||||||||||||||||||||||||||||||||||||||||||||
2. Температура | |||||||||||||||||||||||||||||||||||||||||||||
2.3 Температурный диапазон | -20 ~ 150 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
2.4 Temp Отклонение | ± 2.0 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
2.5 Temp Constancy | ± 0.5 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
2.6 Темп единообразия | ± 2.0 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
3. Влажность | |||||||||||||||||||||||||||||||||||||||||||||
3.1 Диапазон влажности | 20% относительная влажность ~ 98% относительная влажность | ||||||||||||||||||||||||||||||||||||||||||||
3.2 Диапазон регулирования | |||||||||||||||||||||||||||||||||||||||||||||
3.3 Отклонение влажности | ± 3,0% относительной влажности (> 75% относительной влажности) ± 5,0% относительной влажности (≤75% относительной влажности) | ||||||||||||||||||||||||||||||||||||||||||||
3.4 Равномерность влажности | 3,0% относительной влажности (без нагрузки) | ||||||||||||||||||||||||||||||||||||||||||||
3.5 Постоянство влажности | ± 2,0% RH | ||||||||||||||||||||||||||||||||||||||||||||
Ha.Камера Структура | |||||||||||||||||||||||||||||||||||||||||||||
Общая структура и камера состояли из трех частей, как показано ниже. Изоляционная коробка, отдельные холодильные установки и электрический шкаф управления. | |||||||||||||||||||||||||||||||||||||||||||||
1. Изоляционная коробка | ※ материал стены: высококачественная углеродистая сталь со статическим распылением цвета ※ материал внутренней стенки: SUS304 # матовая пластина из нержавеющей стали ※ Изоляционные материалы: изоляционный слой из жесткого пенополиуретана + стекловолокно. | ||||||||||||||||||||||||||||||||||||||||||||
2.Door | Нагревательный провод был установлен на дверных коробках, чтобы предотвратить конденсацию на низких температуры. | ||||||||||||||||||||||||||||||||||||||||||||
3. Окно наблюдения | С смотровым окном, многопустое стекло с электроизоляционным покрытием эффективно предотвращает конденсацию | ||||||||||||||||||||||||||||||||||||||||||||
4.Кабельный порт | Φ50 мм * 2, расположенный с обеих сторон (каждая * 1) с резиновой пробкой и пластиковой крышкой | ||||||||||||||||||||||||||||||||||||||||||||
5. Осветительное устройство | 11W / AC220V * 1 расположен на смотровом окне | ||||||||||||||||||||||||||||||||||||||||||||
6.отводное отверстие | Доступно для слива конденсатной воды | ||||||||||||||||||||||||||||||||||||||||||||
7. Держатель образца | Два слоя держателя образца из нержавеющей стали. | ||||||||||||||||||||||||||||||||||||||||||||
8. Мобильные ролики | Мобильные ролики * 4 с подставками для ног | ||||||||||||||||||||||||||||||||||||||||||||
9. Электрический блок управления | Общая мощность автоматического выключателя, защита от перегрева. | ||||||||||||||||||||||||||||||||||||||||||||
10. Система водоснабжения | Автоматическая подача водяного насоса | ||||||||||||||||||||||||||||||||||||||||||||
Система кондиционирования | |||||||||||||||||||||||||||||||||||||||||||||
1. Режим управления | Конструкция контуров принудительной вентиляции, баланс температуры и влажности система (BTHC). | ||||||||||||||||||||||||||||||||||||||||||||
2. Устройство кондиционирования воздуха | Верхний диффузор для обеспечения равномерности температуры и влажности Был установлен продольный центробежный вентилятор, испарители, нагреватели, увлажнители. на коробке кондиционера | ||||||||||||||||||||||||||||||||||||||||||||
3. Отопление | Качественные электрообогреватели из никелево-хромового сплава, Бесконтактный режим управления (SRR). | ||||||||||||||||||||||||||||||||||||||||||||
4. Охлаждение | Алюминиевый ребристый медный трубчатый воздушный теплообменник (С воздушным охлаждением) | ||||||||||||||||||||||||||||||||||||||||||||
5. Водоснабжение | Режим внутреннего водоснабжения | ||||||||||||||||||||||||||||||||||||||||||||
6. Увлажнитель | Бассейн с подогревом и увлажнением Оболочка из нержавеющей стали Управление нагревателем: бесконтактный период, такой как широтно-импульсная модуляция, SSR (твердотельное реле) Приборы контроля уровня воды, антисухой нагреватель | ||||||||||||||||||||||||||||||||||||||||||||
7. Компрессор | Компрессор марки Tecumseh | ||||||||||||||||||||||||||||||||||||||||||||
8. Дроссельное устройство | Термальный расширительный клапан и капилляр | ||||||||||||||||||||||||||||||||||||||||||||
9. Хладагент | R404a Экологически безопасный высокотемпературный уровень хладагента | ||||||||||||||||||||||||||||||||||||||||||||
10. Запчасти и их марка |
| ||||||||||||||||||||||||||||||||||||||||||||
11. Холодильная техника | Welding Азотная сварка, двухступенчатый лопастной вакуумный насос, гарантирует, что внутренняя система охлаждения чистая и надежная. Tray поддон для воды расположен в нижней части компрессора для обеспечения конденсата Слив воды через трубу свободно в задней части камеры. | ||||||||||||||||||||||||||||||||||||||||||||
Ⅶ, Система управления | |||||||||||||||||||||||||||||||||||||||||||||
1. Функция записи кривой | Pt100 | ||||||||||||||||||||||||||||||||||||||||||||
2. Контроллер | Контроллер сенсорного экрана марки KOMEG марки KM-3166 с ПИД-регулятором настройка параметров | ||||||||||||||||||||||||||||||||||||||||||||
3. Дисплей | Настройки температуры и влажности (SV) Фактическое (PV) значение может быть отображается напрямую, Выполнение программы может отображать цифры, абзацы, оставшиеся время и циклы, отображение времени работы, Редактирование программы и отображение графической кривой, Фиксированный или программный индикатор состояния работы, 7-дюймовый TFT экран. | ||||||||||||||||||||||||||||||||||||||||||||
4. Разрешение | Температура: + 0,01 ℃; Влажность: + 0,1%; Время: 1мин | ||||||||||||||||||||||||||||||||||||||||||||
5. Диапазон настройки | Температура может регулироваться в зависимости от рабочей температуры оборудования. (верхний предел +5 ℃, нижний предел -5 ℃) | ||||||||||||||||||||||||||||||||||||||||||||
6. Режим бега | программируемый запуск, постоянный запуск и резервирование загрузки | ||||||||||||||||||||||||||||||||||||||||||||
7. Режим настройки | Сенсорный ввод | ||||||||||||||||||||||||||||||||||||||||||||
8. Интерфейс связи | Сбор данных при подключении к компьютеру Может использоваться в качестве системы мониторинга и дистанционного управления, Доступно управление синхронизацией нескольких машин. | ||||||||||||||||||||||||||||||||||||||||||||
9. У диска карта памяти | 1G-8G доступно | ||||||||||||||||||||||||||||||||||||||||||||
10. Сбор данных | ОЗУ с настройками защиты аккумулятора, данные могут быть сохранены, максимум Память исторических данных составляет 90 дней (при времени выборки 1 мин) | ||||||||||||||||||||||||||||||||||||||||||||
11. Выключите память | Режим восстановления мощности может быть установлен как горячий запуск, холодный запуск и останов. | ||||||||||||||||||||||||||||||||||||||||||||
12. Предустановленная функция | Время загрузки может быть установлено свободно и машина работает автоматически при повороте на мощности | ||||||||||||||||||||||||||||||||||||||||||||
13. Программная среда | Windows2000 или Windows XP | ||||||||||||||||||||||||||||||||||||||||||||
14. Сетевое подключение | Может быть подключен к Ethernet, функция дистанционного управления, сбор данных, может одновременно управлять несколькими машинами. | ||||||||||||||||||||||||||||||||||||||||||||
15. Функция | Аварийная сигнализация о неисправностях и причинах обработки запросов, защита электропитания, защита по нижнему пределу температуры, функция таймера (автоматический запуск и автоматический перестать работать), функция самодиагностики. | ||||||||||||||||||||||||||||||||||||||||||||
Ⅷ. Электрическая система управления | |||||||||||||||||||||||||||||||||||||||||||||
1. Распределение мощности Шкаф управления | ※ Вентилятор ※ Коммутатор Terminal Терминал образцов Physical Физический интерфейс RS-485 (при покупке программного обеспечения для централизованного мониторинга) Break Автоматический выключатель с общей утечкой мощности. | ||||||||||||||||||||||||||||||||||||||||||||
2. Запчасти и их марка |
Примечание. Два варианта указаны для альтернативного выбора и для резервного копирования. | ||||||||||||||||||||||||||||||||||||||||||||
3. Система защиты | 3.1 Система охлаждения: Protection Защита компрессора от избыточного давления Protection Защита двигателя от перегрева Motor Защита двигателя от перегрузки по току компрессора Protection Защита от перегрева вентилятора конденсатора 3.2 Лаборатория Protection Регулируемая защита от перегрева --- режим защиты от перегрева 1 ※ Проверить предохранитель температуры в помещении - режим защиты от перегрева 2 Limit Ограничение канала кондиционирования по температуре --- режим защиты от перегрева 3 Alarm Контроллер настроен на превышение температуры при отключении --- режим защиты от перегрева 4 ※ перегрев двигателя вентилятора. 3.3 Другое Sequence Общая последовательность фаз мощности и защита от потери фазы; Protection защита от утечек; ※ Защита от короткого замыкания нагрузки. | ||||||||||||||||||||||||||||||||||||||||||||
4. Тревога | Оборудование останавливается и посылает звуковой сигнал, когда выше защита появляется, между тем, неисправность, причины и решения будут отображается на экране. | ||||||||||||||||||||||||||||||||||||||||||||
Ⅸ. Монтаж | |||||||||||||||||||||||||||||||||||||||||||||
1. Мощность | ※ AC380V ± 10%, 50 Гц ± 1 Гц, 3 фазы 4 провода + провода заземления ※ Кабель питания подключен к воздушному выключателю в блоке управления. ※ Общая мощность ~ 8 кВт, 10 А ; Permitted Допустимое напряжение: переменный ток (1 ± 10%) 380 В Permitted Допустимая частота: (1 ± 1%) 50 Гц ※ Сопротивление провода заземления менее 4 Ом Режим TN-S или режим TT для питания ※ Должен быть оборудован отдельным и частным воздушным или силовым выключателем использовать d только этим устройством . | ||||||||||||||||||||||||||||||||||||||||||||
2. Водоснабжение | ※ Вода для увлажнения: вода или вода для деионизатора. Максимальное потребление: 7 л / ч ※ При использовании систем обратного осмоса требования к водоснабжению Давление воды 0,2 МПа, трубопровод DN10 Максимальный расход: 7 л / ч. поток воды | ||||||||||||||||||||||||||||||||||||||||||||
3. Окружающая среда | 5 ~ 35 ℃, влажность ≤85% относительной влажности | ||||||||||||||||||||||||||||||||||||||||||||
4. Качество воздуха | Нет высокой концентрации пыли или агрессивных газов | ||||||||||||||||||||||||||||||||||||||||||||
5. Установка среды | ※ расстояние от стены до обеих сторон и задней части камеры более 800мм, спереди более 1500мм. Обеспечить независимую власть Распределительное устройство и конденсатоотводчики увлажнения, а также наружные нужен разъем питания устройства ※ уровень земли, хорошо вентилируемые, негорючие, взрывоопасные, едкие газы и пыль Strong поблизости нет сильного электромагнитного излучения ※ С напольным стоком (менее 2 метров от холодильной установки) Capacity несущая способность пола объекта: не менее 800 кг / м2 ※ оставить достаточно места для обслуживания | ||||||||||||||||||||||||||||||||||||||||||||
6. Заземляющий провод | Сопротивление заземления менее 4 Ом, болты заземления расположены на основа шкафа. | ||||||||||||||||||||||||||||||||||||||||||||
7. Дренаж | Сливное отверстие установлено в основании корпуса | ||||||||||||||||||||||||||||||||||||||||||||
8. Кабельный порт | Кабельный порт φ50, φ80, φ100, φ120 мм, местоположение и номер могут быть настраивается в соответствии с требованиями пользователя, если конструкция корпуса камеры позволяет. | ||||||||||||||||||||||||||||||||||||||||||||
9. Оборудование для хранения | ※ Когда устройство не работает, температура окружающей среды должна быть поддерживается в пределах 0 ~ 45 ℃ ※ Когда температура окружающей среды ниже 0 ℃, вода остается в устройство следует слить, чтобы избежать замерзания и поломки водопроводных труб | ||||||||||||||||||||||||||||||||||||||||||||
10.Централизованный мониторинг | Для удаленного централизованного мониторинга нужен другой компьютер (Windows 2000 / XP операционные системы, COM-порт и USB-порт); Оснащен Конвертер RS-485 / RS-232 и кабель связи 25м. | ||||||||||||||||||||||||||||||||||||||||||||
T.Техническая документация | |||||||||||||||||||||||||||||||||||||||||||||
1.Техническая документация | ※ Руководство по эксплуатации * 1 | ||||||||||||||||||||||||||||||||||||||||||||
