Камера ударного испытания Programmable управлением экрана касания LCD термальная для испытания электроники



Программабле камера термального удара управлением сенсорного экрана ЛКД для испытания электроники







1.  Обзор камер термального удара:



Термальная камера ударного испытания реквизитное оборудование для испытаний в металле, пластмассе, резине, электронике и других индустриях. Она будет использована для испытывать материальную степень допуска структуры или композиционного материала подверганный действию немедленно в весьма высокотемпературном и весьма - окружающая среда низкой температуры непрерывно, так, что чей химикат или физическое повреждение должные к тепловому расширению и сужению смогите быть обнаружено в короткийе срок.









2. характеристики камер термального удара КОМЭГ:



1. Нагрейте материал консервации, мы используйте пену ПУ высоко-интенсивности и хигх-денситы стекло - хлопок волокна, который может уверить высоко точное и лучшее единообразие и избежать ненужные потери энергии. Между тем, наш дизайн может лучше уверить безопасность персонала работая а Прогулк-в камере.



2. Внутренний материал стены и снабжения жилищем:

Для небольших типовых моделей, вообще используйте внутренняя стена нержавеющей стали #304 1.0мм, расквартировывать нержавеющей стали #304 1.2мм;

Для более больших моделей, или некоторого подгонянного с особенными потребностями, мы используем внутреннюю стену нержавеющей стали #304 1,5 до 3.0мм, расквартировывать нержавеющей стали #304 над 1.5мм;



3. Материальное качество внутренней коробки СУС304 # установленная импортированная нержавеющая сталь, и наружная коробка стальная пластина и процесс краски прикладывает технологию покрытия автомобиля. Тело коробки обрабатываемая форма используя машину обработки триумфа, своя форма славна и ясна.



4. Крупноразмерное дисплаер сенсорного экрана ЛКД полного цвета, простая деятельность, легкая для редактирования программ. ПИД с функцией автоматического вычисления; само-диагностические функция, сообщение отказа шоу и решения съемки отказа шаг за шагом.



5. Интерфейс связи РС-232 и РС-485, соответствуя рекордер, сильный експандабилиты. Мы также поддерживаем дистанционное управление ПК через (порекомендованные) вифи или провод.









3.  Ниже разницы между зоной 3 и 2 разделяют на зоны камеру термального удара:



камера термального удара 3-зоне:

камера 3 в итоге: космос теста, высокотемпературный. камера и низкотемпературное. камера;

Преимущество: небольшое ограничение для веса образца теста, образец теста держит все еще, это может уменьшить удар к образцам путем двигать его, можно использовать для испытания на-нагрузки.

Сравненный с типом 2 зон, относительно низкая интенсивность отказов, низкая цена.

Недостаток: длинное время преобразования



камера термального удара 2-зоне:

только 2 камеры: высокотемпературный. Камера и низкотемпературное. камера

Преимущество: короткое время преобразования, более небольшой нужный космос

Недостаток: двигать образца теста. размер выборки теста ограничен размером корзины









3. Спецификация



(1) серия КТС-А



Модель		Серия КТС-А
		72А	100А	150А	200А	252А	300А	480А
Внутренний размер (мм)	В	450	500	600	670	700	800	800
	Х	400	450	500	600	600	600	800
	Д	400	450	500	500	600	650	750
Внешний размер (мм)	В	1490	1540	1640	1720	1750	1850	1850
	Х	1790	1840	1890	2000	2000	2000	2200
	Д	1600	1700	1830	1850	1930	1980	2500
Вес теста		5	10	12	15	18	20	20
Низкотемпературная камера		-55ºК~-10ºК, Пре время остывания: минута ≤ 60 от +20ºКто-55ºК
Камера теста		-40ºК~+150ºК
Высокотемпературная камера		+60ºК~+200ºК, не позднее 20 минута, подогревая время
Время перехода		≤15С
Время восстановления		Высокотемпературная минута выдержки 30 для достижения & для того чтобы стабилизировать необходимого горячего темп образца теста
		Низкотемпературная минута выдержки 30 для достижения & для того чтобы стабилизировать необходимого холодного темп образца теста
		минута ≤ 5
Окружающий Темп.		+5ºК~+35ºК
Сила		АК 380±10% 50Хз, 3 провода проводов +Гроунд участка 4



(2) серия КТС-Б



Модель		Серия КТС-Б
		72Б	100Б	150Б	200Б	252Б	300Б	480Б
Внутренний размер (мм)	В	450	500	600	670	700	800	800
	Х	400	450	500	600	600	600	800
	Д	400	450	500	500	600	650	750
Внешний размер (мм)	В	1490	1540	1640	1720	1750	1850	1850
	Х	1790	1840	1890	2000	2000	2000	2200
	Д	1600	1700	1830	1850	1930	1980	2500
Вес теста (КГ)		5	10	12	15	18	20	20
Низкотемпературный. камера		-70ºК~-10ºК, Пре время остывания: +20ºК~-70ºК, минута ≤ 60
Тест. Камера		-55ºК~+150ºК
Высокотемпературный. температура камеры		+60ºК~+200ºК, подогревая время: минута ≤20
Время перехода		≤15С
Время восстановления		Высокотемпературная минута выдержки 30 для достижения & для того чтобы стабилизировать необходимого горячего темп образца теста
		Низкотемпературная минута выдержки 30 для достижения & для того чтобы стабилизировать необходимого холодного темп образца теста
		минута ≤ 5
Окружающий Темп.		+5ºК~+35ºК
Сила		АК 380±10% 50Хз, 3 провода проводов +Гроунд участка 4



(3) серия КТС-Д



Модель		Серия КТС-Д
		72Д	100Д	150Д	200Д	252Д	300Д	480Д
Внутренний размер (мм)	В	450	500	600	670	700	800	800
	Х	400	450	500	600	600	600	800
	Д	400	450	500	500	600	650	750
Внешний размер (мм)	В	1490	1540	1640	1720	1750	1850	1850
	Х	1790	1840	1890	2000	2000	2000	2200
	Д	1600	1700	1830	1850	1930	1980	2500
Вес теста		5	10	12	15	18	20	20
Низкотемпературная камера		-80ºК~-10ºК, Пре время остывания: минута ≤ 60 от +20ºКто-80ºК
Камера теста		-65ºК~+150ºК
Высокотемпературная камера		+60ºК~+200ºК, не позднее 20 минута, подогревая время
Время перехода		≤15С
Время восстановления		Высокотемпературная минута выдержки 30 для достижения & для того чтобы стабилизировать необходимого горячего темп образца теста
		Низкотемпературная минута выдержки 30 для достижения & для того чтобы стабилизировать необходимого холодного темп образца теста
		минута ≤ 5
Окружающий Темп.		+5ºК~+35ºК
Сила		АК 380±10% 50Хз, 3 провода проводов +Гроунд участка 4

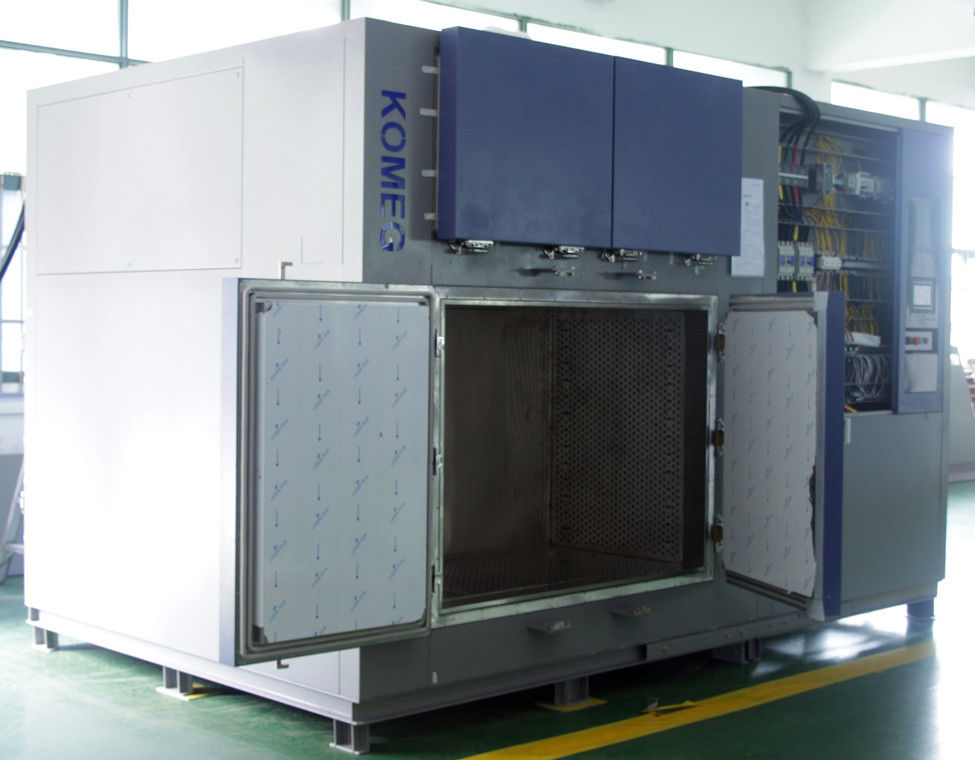

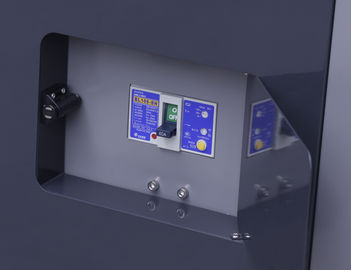

4. Камера термального удара детализирует изображение:
